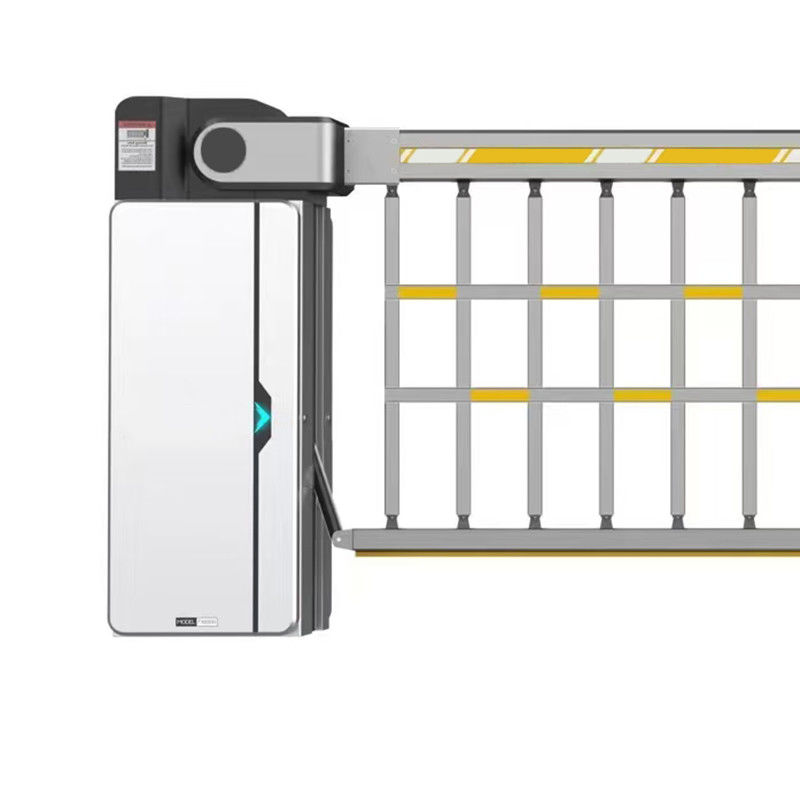

Puerta de control remoto eléctrico de carga pesada aerotransportada flexible y retráctil

Descripción

El producto consta de cuatro partes: carcasa, mecanismo de transmisión, unidad de control y proa. No es necesario distinguir entre direcciones izquierda y derecha.Se utiliza en escenarios de aplicación para la gestión del acceso de vehículos en zonas residencialesEsta puerta de barrera es de tipo pesado con barrera de boom.

Características clave del producto

*Motor de accionamiento, con mecanismo de transmisión de varilla de conexión, resorte de equilibrio, funcionamiento estable y confiable, vida del motor hasta más de 2,5 millones de veces, vida del resorte de 400.000 veces.

*Toda la serie viene de serie con una función de rebote cuando se encuentran obstáculos, que se rebotará automáticamente cuando el brazo se obstruye durante el proceso de descenso.

* Soporte de radar externo, bobina, función infrarroja anti-choque, salida de fuente de alimentación DC 12V incorporada, se puede utilizar para la fuente de alimentación de radar externo.

* Apoyo a la comunicación RS485 o conexión paralela RS485

Parámetros del entorno de trabajo:

Dimensión de la carcasa: 530*487*1400 mm

Tipo de motor: motor BLDC

Potencia del motor: 180 W

Duración total: 6 m (incluida la carcasa)

Duración útil de la proa: ≤ 5,47 m

Tiempo de apertura/cierre: 4 a 9 segundos

Voltado de trabajo: DC24V

Temperatura de trabajo: -35 °C~+80 °C

Voltado de entrada de la fuente de alimentación de conmutación: AC200~240V

Voltado de entrada del controlador: DC24V ± 10% 7.5A

Humedad relativa: del 30% al 80% (sin condensación)

Distancia de control remoto: ≥ 30 metros

Nivel de aislamiento: F

Nivel de protección: IP54

Función y características

1. estructura de la empuñadura del brazo

La transmisión de la varilla de conexión tiene una mejor resistencia al funcionamiento, estabilidad y fiabilidad

2. Varilla de vórtice de la turbina y estructura del engranaje

Implementar la función de bloqueo automático de apagado para evitar eficazmente que los arcos caídos choquen con el vehículo

3- Estructura del engranaje planetario

Diseño estándar, con mayor y más estable potencia del motor

4Placa de triángulo de límite mecánico

Velocidad ajustable para una subida y bajada más suaves

5. Motor de accionamiento, con mecanismo de transmisión de varilla de conexión, resorte de equilibrio, funcionamiento estable y confiable, vida del motor hasta más de 2,5 millones de veces, vida del resorte de 400.000 veces.

6Toda la serie viene de serie con una función de rebote cuando se encuentran obstáculos, que se rebotará automáticamente cuando el brazo se obstruye durante el proceso de descenso.

7Apoya el radar externo, bobina, función infrarroja anti-choque, salida de fuente de alimentación DC 12V incorporada, se puede utilizar para la fuente de alimentación del radar externo.

8Apoya la comunicación RS485 o la conexión paralela RS485

Parámetros del producto

Referencia al asunto

Instrucciones para el montaje del poste

1Antes de salir de la fábrica, el movimiento se ha ajustado a la posición cerrada.
2Quita la tapa del chasis y abre las puertas de ambos lados.

3Instale 6 llaves planas de cabeza redonda 8*8*28 en las ranuras de 6 llaves en ambos extremos del eje principal del movimiento.

4. Instale las manijas G501 en ambos extremos del husillo. Atención: al alinear la llave, asegúrese de que la manija esté nivelada.

5. Instale las roscas elásticas D10 y los tornillos de la cabeza del enchufe hexagonal M10 * 45 en los orificios de ambos extremos del poste.

6Introduzca el poste de freno aerotransportado G501 en medio de los dos polos y alinee los cuatro orificios de los tornillos.

7. Instalar 4 pernos hexagonales externos M10* 75 en los 4 orificios alineados, e insertar la lavadora elástica D10 en el otro extremo y apretar con la tuerca de tapa M10.

8. Gire el volante del movimiento en la posición "E" para hacer girar la palanca de freno en posición horizontal.

9Instalar el eje de giro G501, la funda de giro G501 y la cabeza de giro G501 y conectar el conector de ajuste de la barra de freno al asiento de conexión del chasis.Y apretar la manga de tornillo de ajuste del conector.

10Conecta la energía y depura el controlador.
